工业铝型材框架的制作介绍

2021-12-20 11:01:38

近年来,我国的铝型材加工业发展迅速。工业铝型材的产量已超过美国,成为世界一。 产品品种齐全,质量稳步提高。质量水平已处于国际先进水平。 以工业铝型材及其配件为例,下面和大家介绍如何使用工业铝型材及其配件制造设备框架。


1. 铝型材

国内生产的铝型材的主要类型为20系列、30系列、35系列、40系列、45系列、50系列、60系列、80系列、90系列和100系列。每个系列具有不同的模型和不同的模型。横截面也不同。



2. 工业铝型材主要配件

工业铝型材配件的类型很多,基本可以满足设计人员的需求。主要配件是螺栓、螺母、角件、连接器、端部连接板、垫片连接块、弹性紧固件、活动铰链、蹄角和脚轮。


(1)螺栓主要包括特殊螺栓、特殊圆头螺栓、特殊圆头螺栓、平头螺栓和T型螺栓。工业铝型材框架通常使用内部连接方法,使用特殊的圆头螺栓或特殊螺栓。在安装之前,必须在型材连接处攻螺纹和过程安装孔;特殊的圆头螺栓通常用于两截面型材的高强度连接。在预定位置钻孔和攻丝;扁平螺栓与T形螺母匹配,通常用于连接装饰部件,例如铰链和带有型材的把手;T型螺栓直接放置在型材的凹槽中,可以在安装过程中安装。自动定位和锁定,通常与法兰螺母一起使用。这是用于安装角配件和其他型材配件的重要连接件。可以根据不同的轮廓,槽宽和安装要求选择不同规格和长度的T型螺栓。


(2)螺母主要包括法兰螺母、方螺母和T形螺母和弹性螺母。法兰螺母与T型螺栓匹配,在安装角配件和其他型材配件时使用;T型螺母可以简单安全地将其他连接器固定在型材的凹槽中,并且在组装过程中可以自动定位并锁定。在安装过程中需要将方螺母插入型材的凹槽中以连接型材上的各种配件。弹性螺母可以直接插入型材凹槽中的任何装配点,背面的弹簧钢球可以固定其位置,因此安装非常简单可靠,是最常用的配件之一。

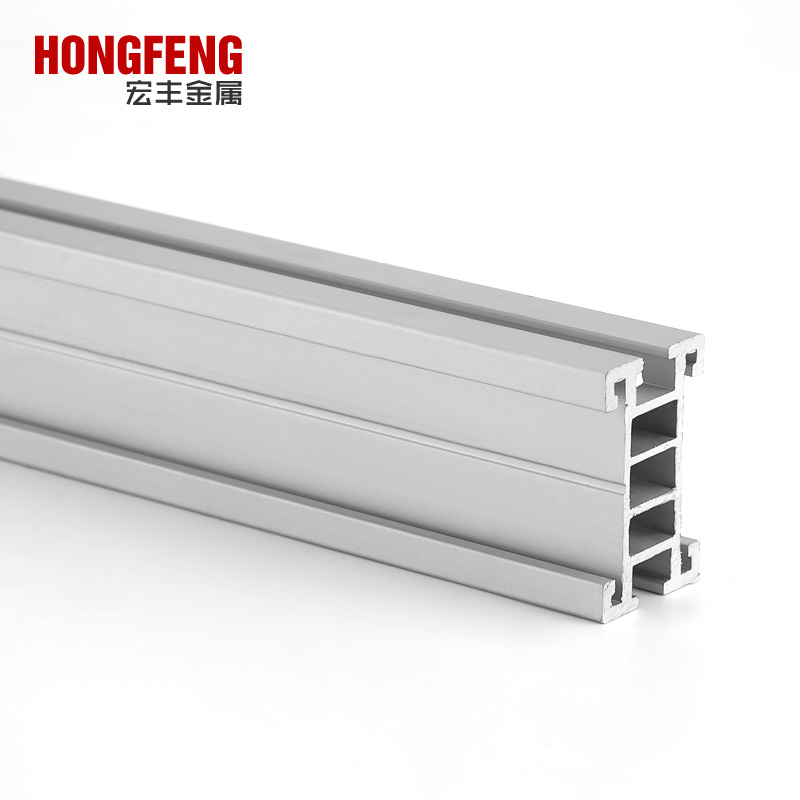

工业铝型材


(3)角配件是铝型材常用的连接器。它们通常用于铝型材的垂直或交叉连接。常用的角配件主要有三种,强力角配件和转向角配件。公共角形件用于增强连接轮廓点的支撑力,也可以用作需要移动的轮廓的连接方法。强角件通常用于支撑和固定受强力或振动影响的轮廓和轮廓点;用于转向角件,与交叉轮廓连接。


连接器主要包括内置连接器,角槽连接器,凹槽条连接器,三角形连接器和倾斜连接器角连接器。内置连接器主要用于型材的交叉连接或垂直连接。在组装过程中,必须在型材的指定尺寸上钻一个安装过程孔,以便将配件嵌入其中,并将弹性螺母插入另一个,在型材的凹槽中,然后拧紧螺栓。角槽连接器用于以直角连接两个轮廓。


安装时,将两端插入型材的凹槽中,然后将其拧紧。螺丝锁紧,安装时必须根据型材的槽宽和连接方式选择不同的角配件;带凹槽的连接器用于两个型材之间的线性延伸连接,在安装过程中将其插入两个型材的对接中。然后使用定位螺钉将其锁定。三角形连接是半圆形轮廓的特殊连接,可以将两个或三个轮廓连接在一起,再加上匹配的盖子,非常简单美观。倾斜连接器用于两个型材的非90°倾斜连接,并且在安装过程中隐藏在型材内部。


(4)端面连接板和垫片连接块。端面连接板主要用于连接带有蹄角和脚轮的矩形和大方形轮廓。使用垫圈连接块时,首先将连接块的末端直接插入型材的凹槽中,然后将其旋转90°以将其牢固地固定在型材上,然后在连接上安装各种面板,例如有机玻璃。然后用螺栓将其锁紧,以使其易于安装和拆卸。


(5)弹性紧固件和活动铰链弹性紧固件具有防松和防振功能。当两个部分以直角连接时,将弹性紧固件插入一个部分的孔中,然后使用专用螺栓将两个部分连接起来。连接点应事先打孔并敲击。这种连接方法严密可靠,可以有效防止连接松动。活动铰链用于型材的两个部分之间的活动连接。它的旋转范围是180°,连接方法很多。


(6)蹄角和脚轮蹄角是各种工业铝制框架和设备的常用配件。它们具有支撑和防震功能。螺丝可用于调节高度。带有静音,防尘和叠式制动器(全向)的精密脚轮可以安装在铝型材制成的机器和推车的框架上。设计者可以根据需要选择满足设计要求的蹄角和脚轮,蹄角和脚轮。
